30 Zähne, Modul 1, Zahnrad Stirnrad DS aus Kunststoff M90-44, Bohrung Ø6

Art.Nr.:
DS1-30
Lieferzeit:
ca. 3-4 Tage ca. 3-4 Tage

Staffelpreise

1-4 Stk.
je 5,83 EUR
> 4 Stk.
je 5,36 EUR
5,83 EUR
zzgl. 19% MwSt. zzgl. Versand

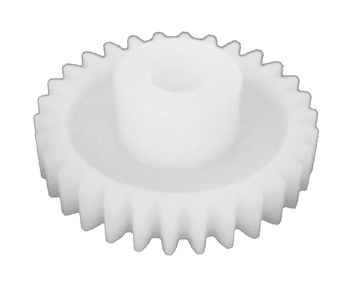

Kunststoff Zahnrad Stirnrad Art-Nr. DS1-30
Material: M90-44
Wärmebehandlung: -
Härte: HRR110-120
Oberflächenbehandlung: -
Qualität/Toleranz: JIS N12 grade
Modul: m 1
Zähnezahl: z 30
Verzahnungsbreite: b 6 mm
Kopfkreisdurchmesser: øK 32 mm
Teilkreisdurchmesser: øD 30 mm
Bohrungsdurchmesser: øB 6 mm (-)
Bohrung øB bearbeiten: möglich
Nabendurchmesser: øN 14 mm
Nabenbreite: bN 6 mm
Gesamtbreite: L 12 mm
Eingriffswinkel: alpha 20 °
Schrägungswinkel: beta 0 °
Profilverschiebung: x 0
Stegbreite: H 3 mm
Stegdurchmesser: øI 24 mm
Gewinde: -
Gewindeabstand J - mm
max. Drehmoment: Tmax 1,57/ - Nm
Gewicht: [kg] 0.00546 kg

Zeichnung: S9
